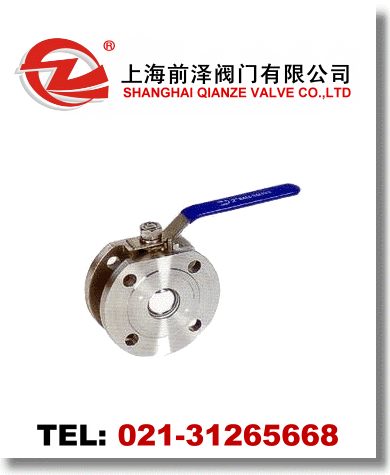

薄型球閥是引進意大利技術進行國產化設計而發(fā)展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節(jié)或切斷控制。 結構簡單、體積小、重量輕，只由少數(shù)幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。球閥處于完全開啟位置時，閥板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

薄型球閥主要閥體材料

ITEM	DESIGNATION	MATERIAL
1	PLASTIC COVER	PLASTIC
2	HANDLE	304
3	NUT	304
4	RING	304
5	STEM PACKING	PTFE
6	STEM SEAL	PTFE
7	BALL SEAT	RPTFE
8	BALL	CF8M
9	BODY	CF8M
10	BODY SEAL	PTFE
11	CAP	CF8M
12	STEM	304/316

薄型球閥主要連接尺寸

SIZE	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
L	40	44	48	54	62	71	90	110	135	197	231
K	65	75	85	100	110	125	145	160	180	210	240
N/I	4-M12╳1.75			4-M16╳2				8-16M╳2			8-M20╳25
G	45	58	68	78	88	102	122	138	158	188	212
ISO5211 G1	F03	F03	F04	F04	F05	F05	F07	F07	90	90	100
H	63	68	80	87	104	110	128	135	151	192	231
W	125	125	167	167	190	195	310	310	295	295	350
