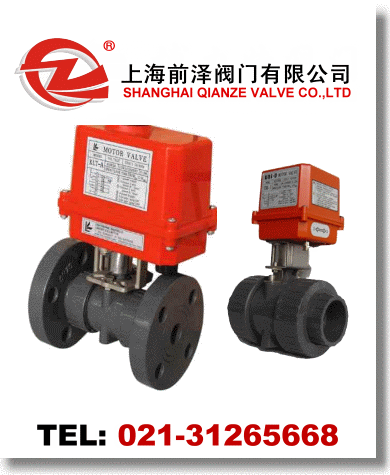

Q911S-10S電動UPVC球閥采用雙由令承插連接，不須使用特殊工具即可快速裝配。具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣。例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

電動UPVC球閥產品特點

1、雙向雙由令球閥，可同時當由令及閥門使用，可在前段設備管路不必停工的狀態下，關閉球閥，卸下由令，進行后段工程維修。
2、閥體具有優良的耐化學腐蝕性能，在由令端有FPM或EPDM "O"環，配合brTFE墊座之使用，能防止多數化學物質之腐蝕。
3、墊座松緊可做適度調整。管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
4、阻燃性能為自熄性。低熱傳導性能，約為鋼材的1/200。重量輕，相當于鋼管1/5，銅管的1/6。
5、介質中重離子含量達超純水標準，衛生指標符合國家衛生標準要求。
6、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。

電動UPVC球閥技術參數和性能

SHJS系列電動執行器技術參數		Q911S電動UPVC球閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～100mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.0MPa
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	UPVC、CPVC、PP、PVDF、ABS
動作范圍	0～90°±5°	閥體材質	UPVC、CPVC、PP、PVDF、ABS
動作時間	15秒/30秒/60秒	球體材質	UPVC、CPVC、PP、PVDF、ABS
環境溫度	-30°～60°	閥座密封	PTFE
手動操作	附帶手柄操作	溫   度	0℃至+60℃
限   位	電氣、機械二重限位	結構型式	雙油令、法蘭
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	食品工業、石化和與PVC相匹配
輸入信號	0-10，1-5VDC/4-20mA(智能型)	特   點	體積小、重量輕、安裝方便

電動UPVC球閥外形尺寸

公稱通徑DN		15	20	25	32	40	50	65	80	100
CNS	D1	22.4	26.4	34.5	42.5	48.6	60.6	76.7	89.7	115
	D	31	37	44	54	65	79	92	108	146
ANSI	D1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76
	D	31	37	44	54	65	79	92	108	146
DIN	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	D	31	37	44	54	65	79	92	108	146
JIS	D1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7
	D	31	37	44	54	65	79	92	108	146
L		112	132	144	167	172	206	273	303	333
L1		88	88	155	155	155	208	208	256	256
H		136.5	141.5	213	221	229	246	256	304	335
額定功率		5W	5W	15W	15W	15W	25W	25W	50W	50W
額定電流		0.01A	0.01A	0.2A	0.2A	0.2A	0.5A	0.5A	0.8A	0.8A
重    量		1KG	1.1KG	3.5KG	3.8KG	4.15KG	6.6KG	7.3KG	12.2KG	14.8KG

電動UPVC球閥訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

電動UPVC球閥注意事項:
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
