二位三通球閥


二位三通球閥

產品三大優勢
1、價格合理。 2、質量穩定。 3、交貨快捷。

· 聯系電話:021-31265668(直線)陳先生 黃先生

· 圖文傳真:021-31265668

· 聯系手機:13661441718 陳先生

· 訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數


專業服務
提供全套工程閥門解決方案,二位三通球閥售前、售中、售后專業服務。
  二位三通球閥產品詳情
二位三通球閥
名稱: 二位三通球閥
型號: VH3V
口徑: DN6-DN50
壓力: 31.5MPa≈50.0MPa
材質: WCB、A105、SS304、SS316
認證: ISO9001:2000
·VH3V二位三通球閥產品詳情

VH3V二位三通球閥本閥適用于液壓系統和化工系統的各種管路 上,作啟閉用。

球閥主要優點如下:
適用于經常操作,啟閉迅速、輕便。
1.流體阻力小。
2.結構簡單,相對體積小,重 量輕,便于維修。
3.密封性能好
4.不受安裝方向的限制,介質的流向可任意。
5.無振動,噪聲小。

VH3V二位三通球閥圖形符號

VH3V二位三通球閥型號說明
① 系列代號:VH3V系列
② 連接代號:M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材 料:1-鋼、2-不銹鋼
④ 球體材料:1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度:1、-25~+100℃ 2、-30~+170℃
⑥ 其他密封:2- 丁晴橡膠、4-氟橡膠
⑦ 手柄形式:01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序 號:由生產商定
⑨ 表面處理:空白-磷化、G-電鍍黃鋅

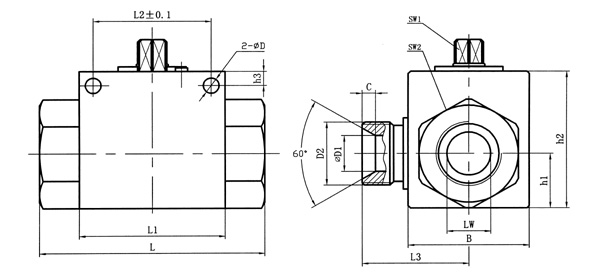

VH3V二位三通球閥外形尺寸
VH3V二位三通球閥尺寸表
VH3V二位三通球閥連接口略圖:

簡略型號

PN

DN

LW

RA

d1

i

L

L1

B

L2

h3

h6

SW1

SW2

D

h3

L3

D1

C

VH3V-M16×1.5

500

06

06

11

M16×1.5

11

69

40

26

31.5

13.5

35

09

22

4.5

4.8

26

6

4

VH3V-M27×1.5

500

10

10

20

M27×1.5

12

76

42

32

31.5

16

40

09

27

5.3

5.8

31

8

4

VH3V-M36×2

400

20

20

30

M36×2

15

103

60

48

48.5

25

58

12

41

6.5

6

44

15

5.5

VH3V-M42×2

350

25

23

35

M42×2

18

116

65

57

50.5

28.5

65

12

50

8.5

7

53.5

22

5

簡略型號

PN

DN

LW

RA

d1

i

L

L1

B

L2

h3

h6

SW1

SW2

D

h3

L3

D1

C

VH3V-G1/4

500

06

06

G1/4

14

69

40

26

31.5

13.5

35

09

22

4.5

4.8

26

6

4

VH3V-G3/8

500

10

10

G3/8

14

72

42

32

31.5

16

40

09

27

5.3

5.8

31

8

4

VH3V-G1/2

500

13

12

G1/2

16

83

48

35

38.5

18

45

09

30

6.5

6

35

12

3

VH3V-G3/4

400

20

20

G3/4

18

93

60

50

48.5

23

58

12

41

6.5

6

44

15

5.5

VH3V-G1

350

25

25

G1

21

115

65

57

50.5

27.5

65

12

46

8.5

7

53.5

22

5

簡略型號

PN

DN

LW

RA

d1

i

L

L1

B

L2

h3

h6

SW1

SW2

D

h3

L3

D1

C

VH3V-NPT1/4

500

06

06

NPT1/4

14

69

40

26

31.5

13.5

35

09

22

4.5

4.8

26

6

4

VH3V-NPT3/8

500

10

10

NPT3/8

14

72

42

32

31.5

16

40

09

27

5.3

5.8

31

8

4

VH3V-NPT1/2

500

13

12

NPT1/2

16

83

48

35

38.5

18

45

09

30

6.5

6

35

12

3

VH3V-NPT3/4

400

20

20

NPT3/4

18

95

60

50

48.5

23

58

12

41

6.5

6

44

15

5.5

VH3V-NPT1

350

25

25

NPT1

21

113

65

57

50.5

27.5

65

12

46

8.5

7

53.5

22

5

二位三通球閥相關資料
